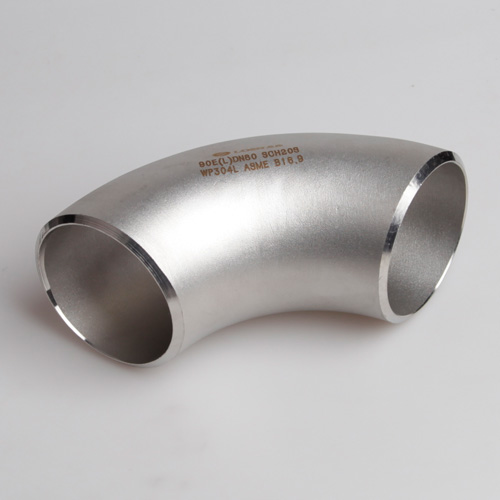

90度不銹鋼彎頭如何手工放樣呢？90度不銹鋼彎頭是彎頭中十分常見的一種，因此在制圖過程中90度彎頭放樣的方法也是很多人需要學習的重要知識。
一、90度不銹鋼彎頭放樣的計算方法。
彎度90度，直徑300MM,是這樣下料：劃一根直線長為∏(d-t)(d---圓管外徑，t---板厚)。
把該線段16等分，從0.1.2.3......16。兩節等徑直角彎頭放樣計算計算式：Yn=r cosα當0°≤αn≤90°時 Yn=1/2(d-2t)cosα
當90°<αn≤180°時 Yn=1/2dcosα
式中Yn---展開圖圓周長度等分點至曲線坐標值;
r---輔助圓半徑;
d---圓管外徑;
t---板厚;
αn---輔助圓周等分角度;直徑為300mm的管，
n可選16α1=360°/16=22.5°α2=45°α3=67.5°α4=90°α5=112.5°α6=135°.α7=157.5°α8=180°
計算式：Y0=1/2(d-2t)cos0°=0.5(d-2t)
Y1=1/2(d-2t)cos22.5°=0.4619(d-2t)
Y2=1/2(d-2t)cos45°=0.3536(d-2t)
Y3=1/2(d-2t)cos67.5°=0.1913(d-2t)
Y4=1/2(d-2t)cos90°=0
Y5=1/2 dcos112.5°=-0.1913d
Y6=1/2 dcos135°=-0.3536d
Y7=1/2 dcos157.5°=-0.4619d
Y8=1/2 dcos180°=-0.5d
因為Y0為正值，在XX軸0處是向上0.5(d-2t)，Y1-Y3都是向上，Y4是0正好在X軸，而Y5-Y8為負值，因此向下作線段。
然而把這九個點連接起來，出現二個曲線，這是一半，另一半與其相同。這樣做出的樣板是90度彎頭的一半。
二、其次來講下90度不銹鋼彎頭手工放樣的步驟：
1、不銹鋼彎頭可以做成4節的蝦米腰，也可以做成5節的，手工放樣時道理是一樣的，現已3節為例，說一下手工放樣。
2、畫出主視圖。（平面圖）
3、腰彎頭各節經過扭轉對齊后可組成一個直管，由于第一節、最后一節是中間節的一半，所以只需展開第一節就可以了。
4、將圓管平分12等分，將等分線上引到切割線切點。
5、從點1處將等分為12等份展開，向上畫12條垂直線，其高度從左面第一節各個點量出后，在對應的垂線上截取。平滑連接得到的各個點，完成展開圖。
